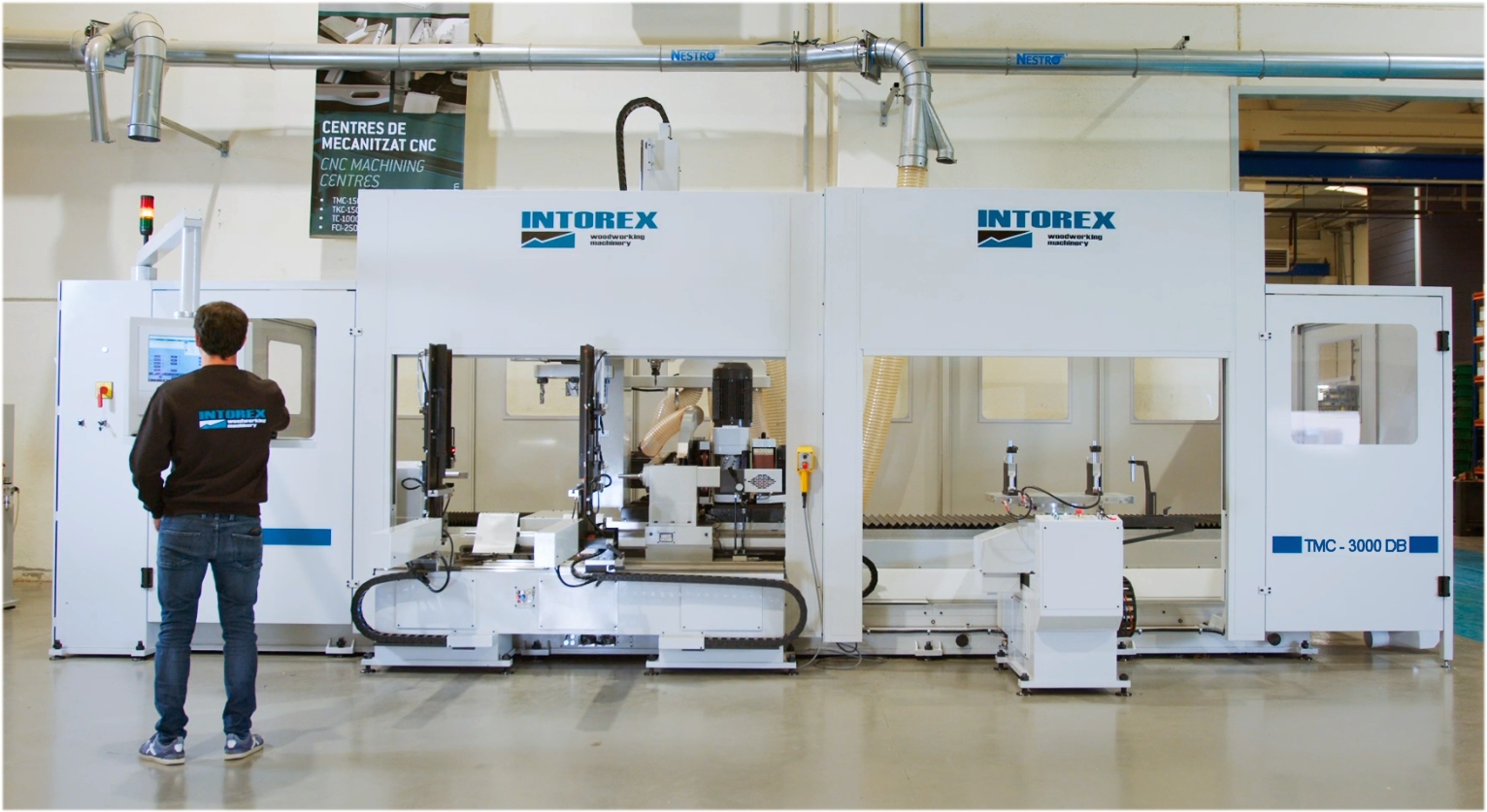

TMC – 3000 DB

Centra obróbcze CNC

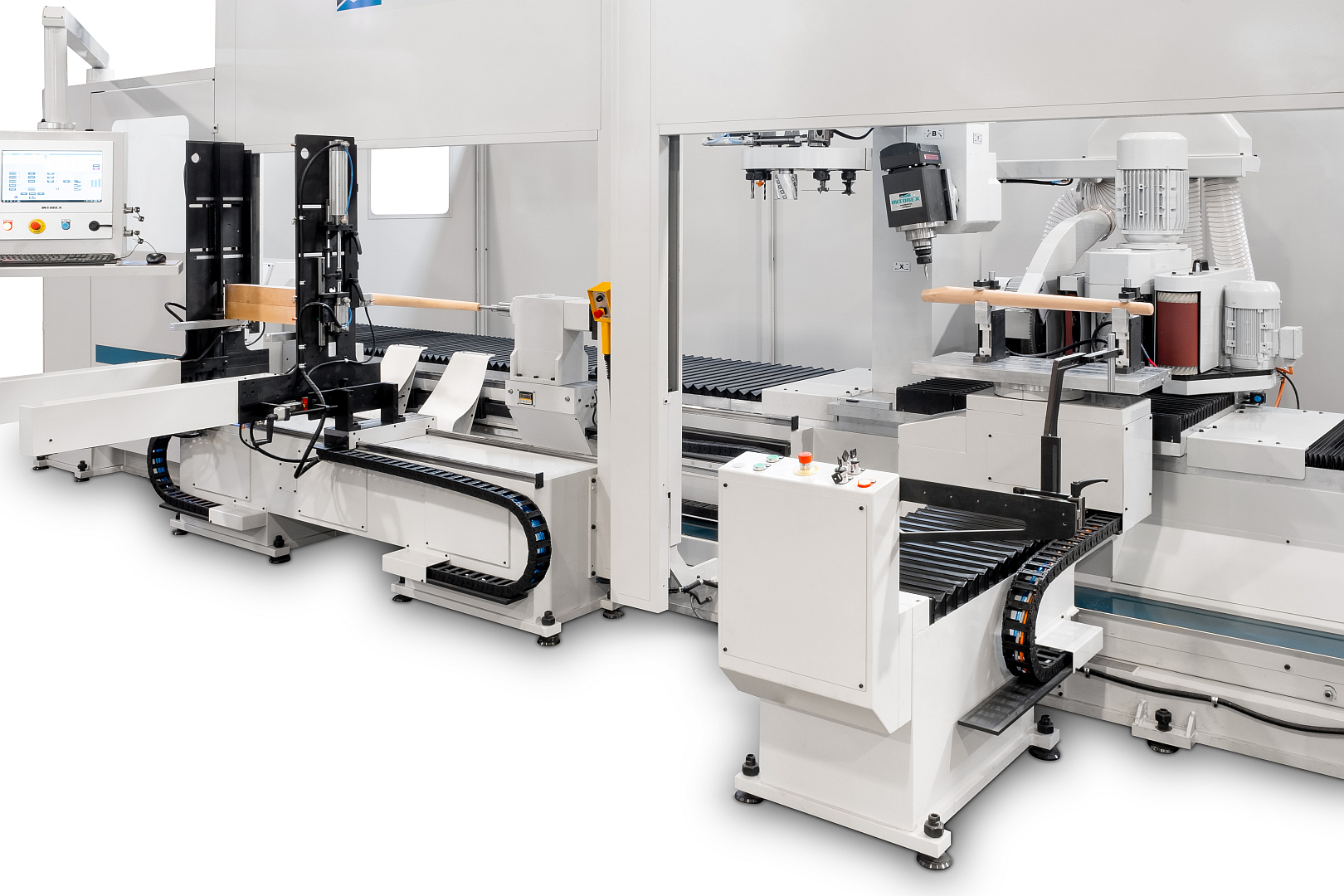

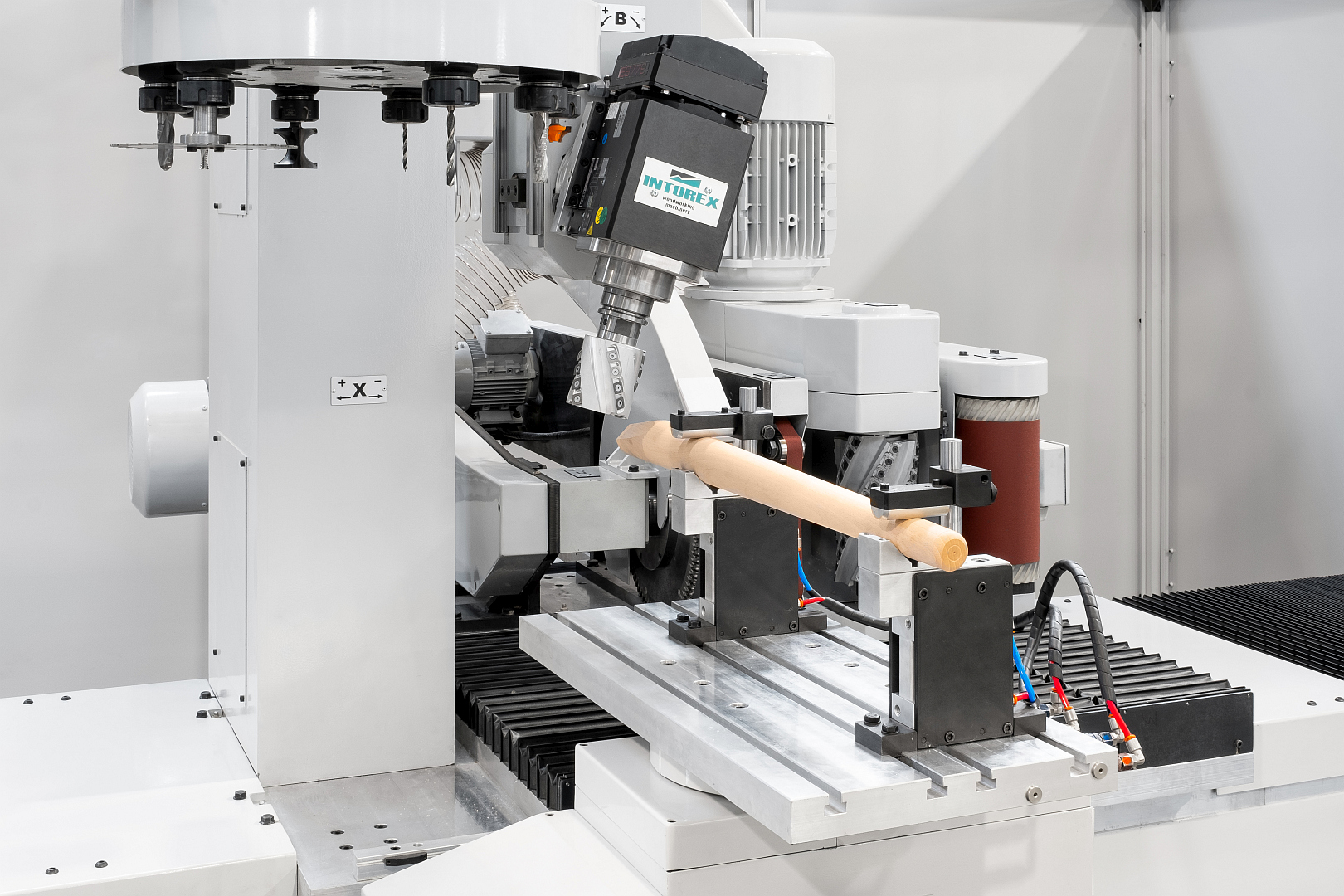

Centrum obróbcze TMC-3000 DB posiada 5 interpolowanych osi CNC (X-Y-Z-A-B) i łącznie 11 osi sterowanych CNC, wyposażone w 8 zespołów roboczych do frezowania, wiercenia, profilowania frezem tarczowym i szlifowania. Element obrabiany podawany jest  z podajnika w pełni automatycznym cyklu pracy, mocowany jest poosiowo pomiędzy konikiem i zabierakiem. Posiada głowicę uniwersalną do wiercenia lub frezowania z możliwością wymiany narzędzi z magazynka 10 pozycyjnego.

Maszyna została podzielona na dwie strefy obróbcze

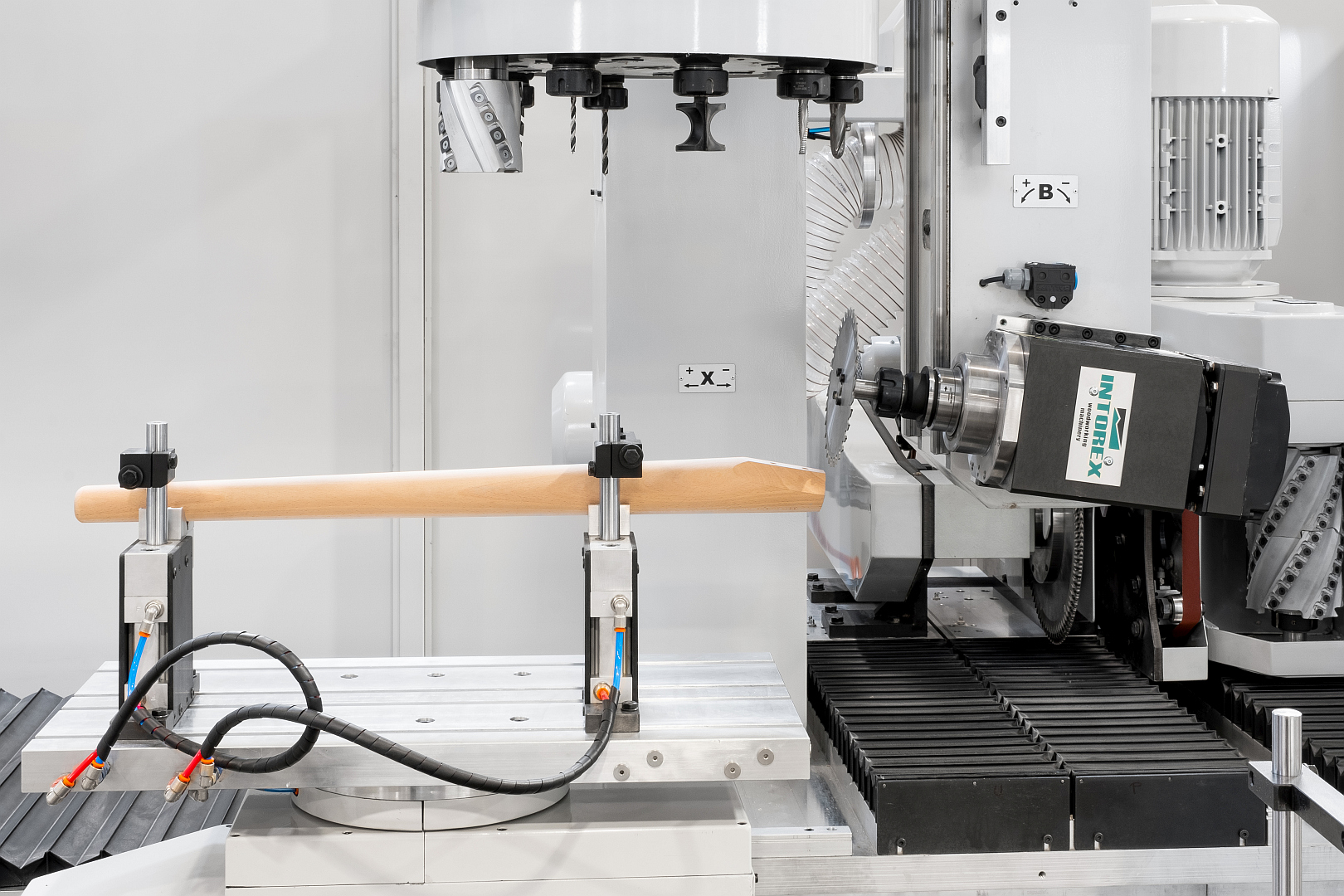

• – Strefa obróbcza 1: Między konikiem i zabierakiem (Maksymalna długość elementu: 3000 mm)
• – Strefa obróbcza 2: Stół obrotowy CNC (Maksymalna długość elementu: 1000 mm).

DANE TECHNICZNE TMC-3000 DB ST

Max. długość elementu obrabianego

– dla pracy na dwóch polach roboczych                                1000 mm
– dla pracy tylko na jednym polu roboczym                          3000 mm
Max. średnica elementu obrabianego                                   300 mm
Max. wymiary kantówki                                                           210 x 210 mm
Max. wymiary kantówki podawanej automatycznie            150 x 150 mm dł. 1500 mm
Skok osiowy – liniowy:                       oś X                             3000 mm
                                                        oś Y, Z                           360 mm
                     obrotowy:                     oś A                             360°
                                                          oś B                    + / –   110°

Waga maszyny: TMC-3000 DB 4500/4700 kg
Wymiary: TMC-3000 DB   5200x4200x3400 mm
Wymiary: TMC-3000 DB  6800x5000x3400 mm
